提高专业产品技术知识——威脉开展下半年合作伙伴培训活动

随着威脉产品在全国的扩展与普及，越来越多的合作伙伴与威脉成为了同盟好友。近日，威脉组织一批专业讲师队伍，走访燃气行业、石油石化行业等多个地区，对行业客户进行全覆盖品牌产品技术培训，提供更好的产品与解决方案。培训会上，威脉资深产品应用工程师为客户介绍威脉公司的发展历程与品牌文化，使客户对于威脉有了更全面的了解。接着，重点针对威脉推出的新产品vLoc3-Lite管线探测仪进行了介绍，对主打产品vLoc3-Pro管线探测仪和DM3管道防腐层检测仪的知识强化培训，并列举实际产品操作案例进行分析探讨。在培训过程中，大家踊跃提问，相互讨论，现场气氛十分活跃。同时，还现场为客户演示产品，客户对仪器探测精度、探测距离、探测深度表示赞赏！相信在今后的合作中，威脉科技将为行业客户带来高质量、高技术含量和安全适用的先进仪器及设备，为广大合作伙伴提供更好的服务。

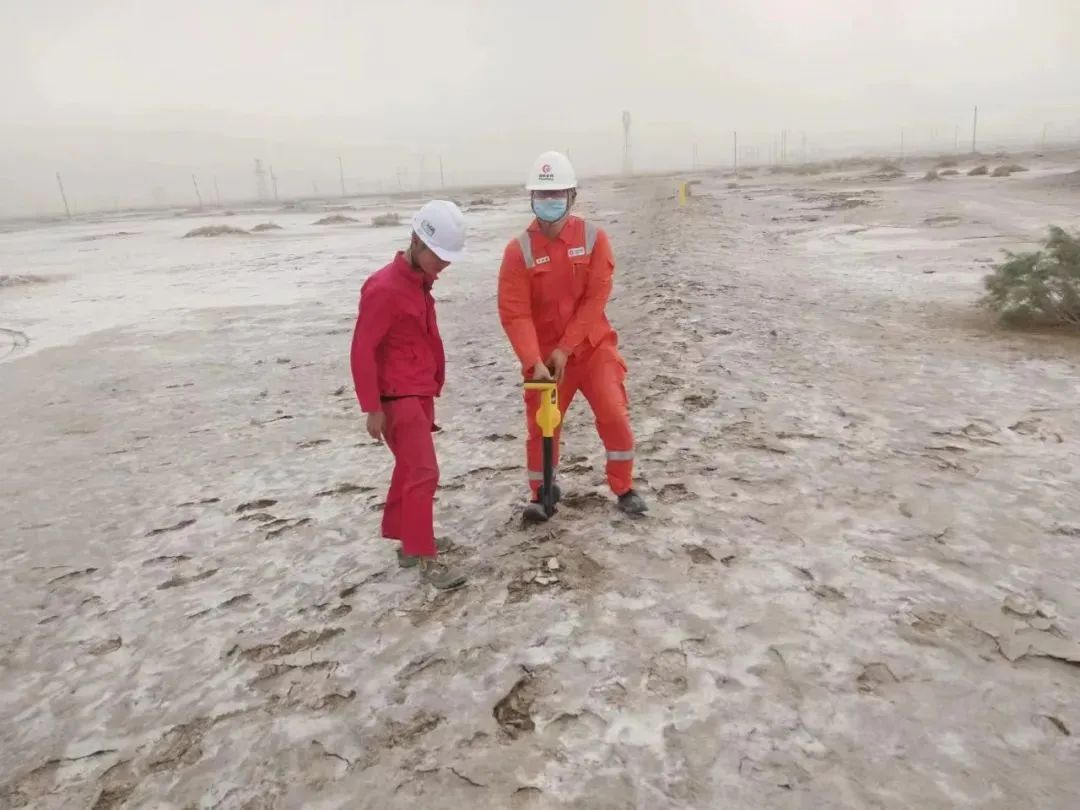

主动出击 严控第三方施工

根据往年经验，每年的第三季度及第四季度上旬为沿线第三方施工的高发期，为持续科学有效管控施工作业，保证管道线路及附属设施安全，西部管道积极走访管道沿线相关政府部门、利益相关方，采取“严防死守”的高压态势严格管控。作业区管辖的192公里管道，含西气东输一线及轮吐支干线两条天然气管道，点多线长面广，是西气东输的“桥头堡”。管道沿线主要地貌由少数农田、多数戈壁组成，依次穿越季节性河流、灌溉渠56处，穿越道路18处，管道巡护难度较大。为此，作业区提前走访地方政府，了解地方政府施工动态，积极与管道沿线利益相关方进行沟通联系，确保掌握第一手施工信息，同时向各方工作人员讲解危害管道带来的后果，并将管道第三方施工管理要求进行告知。作业区查看沿线第三方施工，与现场负责人协商交涉管道保护方案，提出管道保护相关要求，相关联管段安排专人全程监护，确保施工安全可控。在线路第三方施工管理上，作业区通过化被动为主动的决心和“严防死守”的高压态势和思想不滑坡的信心，有效将第三方施工可能造成的管道损伤事件消除在萌芽状态，有力保证了管道运行安全。

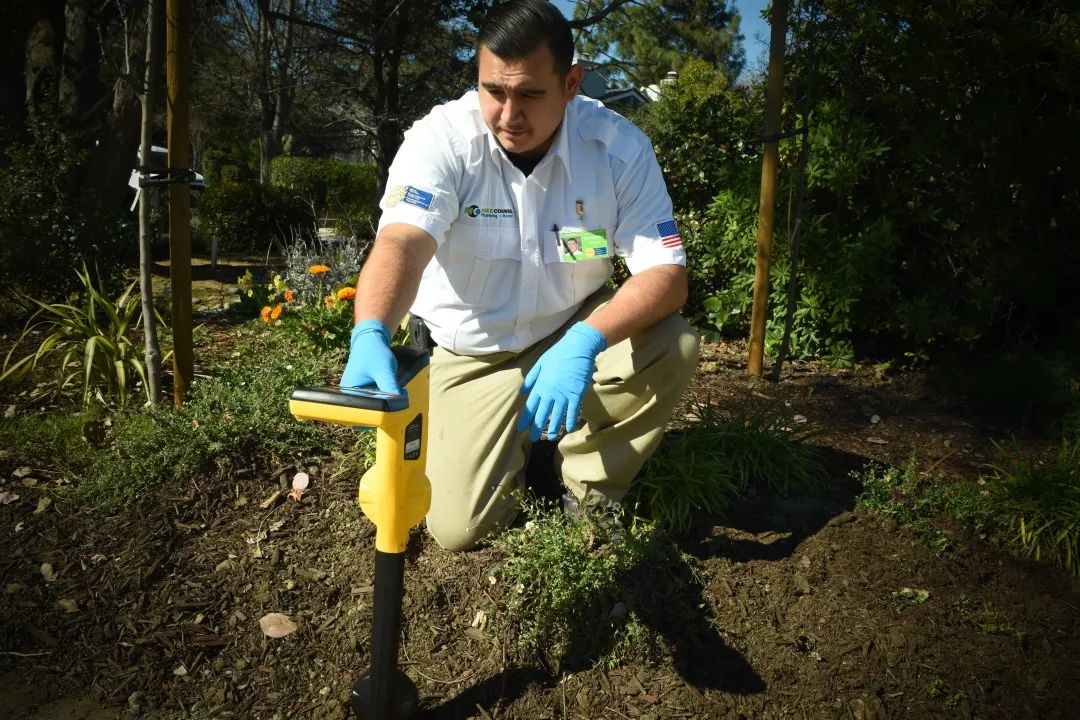

管线探测仪在非开挖领域的技术应用

随着城市的发展，地下管线铺设越来越密集，在充分考虑现状的情况下，中大型城市的管线铺设一般采用非开挖技术，给地下管线探测带来了很大的难度及挑战。相对于开挖直埋，非开挖技术能降低很大一部分成本，因为它：施工时不需要将施工地点的所有土地都挖出直到管线铺设的位置；在已存在建筑设施下进行施工时，不需要搬移或对建筑物有较大的改动；因原来的地下管线资料残缺不全，导致大规模的开挖直埋方式在很大几率上会破坏大量的已有管线，导致城市中的停水、停电、停气、通讯中断、火灾和爆炸等事故，这些不良影响在非开挖技术中，将会大大减少。如果施工时地下管线的管径和埋深越大，这种优势越明显，因为这种情况下开挖技术的成本更大。城市地下空间资源非常有限，地下管线大部分都是平行埋设，这种埋设方式尤其是在管线近间距并行时对管线探测的影响较大，其异常特点主要表现为：管线的间距小时，异常曲线往往呈单峰状，不能用峰值多少来判断有多少条管线存在；管线间距大时，异常虽可能出现几个峰值，但曲线常具不对称性，且异常峰值相对于管线的平面位置有位移。这主要是因为管线之间的耦合、互感而产生的异常叠加引起的，为了压制或减弱非目标管线产生的异常，可根据现场条件采用以下工作方式（1）直接法。直接法是利用管线出露部分，直接向管线充电，并通过改变接地或充电方向尽量让电流沿目标管线流动，此方法多用于金属管道类。（2）夹钳法。夹钳法是利用专门的感应钳，使被钳管线产生感应电流，此方法多用于电信、电力类电缆。（3）感应法。直接法和夹钳法两种激发方式在城市地下管线探测中是最有效的压制和减弱旁侧管线和干扰因素干扰的方法。但有的时候，管线的窨井很少，管线的出露点相应的也就很少，直接法和夹钳法就会失去其应用条件。这时，感应法可发挥其优势，由于近间距并行管对感应法的影响最明显，所以就要采用一些特别的工作方式以压制或减少干扰，这些工作方式就是水平、倾斜和垂直压线法。根据理论计算和模拟试验可以得出，当两条相邻平行管线材质相同、埋深相等。当两条相邻管线埋深不同、材质不同时，由于管线的磁感应性及其在电磁场中的场位不同，其激发出的感应电流大小不一，利用这种现象，通过发射机的压线感应，就可使目标管线获得最大的感应电流，从而压制旁侧干扰因素，获取目标管线的有效异常，最终对地下管线进行准确定位。总之，非开挖管线探测方法的应用，避免了检测管线对道路的破坏，在节省大量的人力物力的同时，使城市的管线故障能够及时的得到排查，能够及时有效的发现出现故障的地点，及时的解决故障，保障管线的正常运行。

威脉科技邀您参加第八届中国国际管网展览会

开展河流穿越段管道埋深检测的必要性

为进一步加强辖区管道穿越河流段风险防控，及时掌握管道埋深情况，西南管道兰成渝输油分公司成都作业区组织区段长扎实开展河流穿越段管道埋深检测，安排专人旁站监护，确保测量数据准确、可靠。管道埋深变化会造成较大风险，河流穿越段更为突出。由于水流冲刷、地质变动等原因，可能出现裸管、裸缆等风险。测量对比汛前汛后管道埋深，能有效提供风险防控依据。为保证测量数据的准确性，检测中，区段长用探管仪峰值谷值法，分别对每条河流穿越两端和河道中间三点进行实测，在确保自身安全的前提下，用测量深度减去竹竿探测水深进行数据采集，记录管道实际深度，并对河流穿越段两岸水工保护设施进行查看，有无破损或垮塌迹象。此次河流穿越段管道埋深检测，在提升区段长实操熟练度的同时，也掌握了青白江穿越河流管道埋深情况，为下一步汛前汛后管道埋深数据对比提供准确依据，进一步强化穿越段管道保护工作奠定了坚实基础。

威脉DM3防腐层检测仪，城市燃气PE管道探测应用实例

探测背景现场均为城市燃气 PE 管道，地下其他管线多较复杂，有高强电缆和其他管线附近埋设，利用示踪线查找PE管道走向和埋深。探测仪器DM3（vLoc3-DM）防腐层检测仪探测过程威脉DM3防腐层检测仪（管线探测模式）所采用的是全频“电磁法”探测地下管线通过发射机对埋地金属管线施加信号，在金属管线（燃气PE 管道示踪线）中产生电流，并在导线周围产生二次磁场通过接收机在地面上接收示踪线中的二次磁场信号检测ACCA 电流大小，从而实现探测目的可实现探测燃气PE管道示踪线及金属管道位置、查找分析示踪线断点、管道防腐层破损点位置、管线埋设深度、走向、信号电流强度、经纬度，信息储存发送等。如上图所示威脉DM3防腐层检测仪150w发射机输出正极连接被测管线，黑色负极接地，使被测管道电流形成回路由于现场地下干扰较大，发射机选择低频640hz，电流输出300mA以上电流，接收机选择3D导航模式检测管线接收机屏幕模拟管道位置，无需在管道正上方检测即可读取管线深度及位置偏差距离，右上角平面图，直观显示目标管线走向，目标管线拐弯模拟指示。探测结果通过威脉DM3防腐层检测仪基本可以查找出管线走向及深度，由于城市地下存在高压电缆，电信光缆及其他管道原有示踪线被遭到破坏，利用DM3实时显示电流变化情况，高效判断示踪线优良情况根据接收机电流显示大小判断出示踪线断点位置。如上图所示，左上角电流显示由原来的169mA 出现骤降11mA 电流，则判断该骤降位置为示踪线断点位置。威脉DM3 防腐层检测仪技术优势1、采用LCD彩色高清显示屏幕，操作智能、携带轻便，轻松高效的实现探测需求，通过颜色变化指示现场干扰情况：a.红色：干扰较大，数值不建议参考b.蓝色：信号干扰少，检测数值可作参考c.绿色：信号理想，基本无干扰，数值可作参考2、检测界面保留传统探测模式外，威脉DM3 防腐层检测仪支持多种便捷探测模式（3D 导航模式，平面视图模式，横向双峰模式）实时显示电流大小，深度、DB 值大小，无需调节增益查找目标管线信号追踪3、两组3D 线圈和多通道实时处理技术，检测时不用在目标管线正上方即可读取管线深度及位置偏差距离4、增加可拆卸LF低频传感器，能提升检测管道破损点定位准确，让现场干扰信号得到优化处理5、频率多达60 种，其中检测防腐层组合频率有十多种，应对不同场景及不同管道防腐层评估6、接收机内置GPS 和蓝牙模块，实现GPS 地理定位，点距与外置设备连接实现数据传输

威脉携手西部管道走访施工现场，强化管理未雨绸缪

近日，西部管道塔里木输油气分公司库尔勒作业区连续对辖区管道线路周边种植农户、采矿取沙、基建施工项目单位和个人走访调查，并开展一对一管道保护精准宣传活动。近日，西部管道塔里木输油气分公司库尔勒作业区连续对辖区管道线路周边种植农户、采矿取沙、基建施工项目单位和个人走访调查，并开展一对一管道保护精准宣传活动。春节过后，管道周边农耕准备和其他第三方施工逐渐活跃起来。作业区对此专门定制专属管道保护和宣传方案，组织管道巡护人员和信息员跟踪和收集管道周边各类第三方施工作业信息动态。选派业务能力和沟通协调能力强的管道人员携带vLP3管线探测仪提前介入，走访管道周边三方施工负责人，并开展针对性的管道及其附属设施保护宣传。走访中，在得知枣园种植户欲将管道正上方土地平整用于种植经济作物后，管道保护人员耐心向种植户宣讲管道保护法，并播放近年来第三方施工作业致管道本体和光缆受损事件的典型视频案例通过一系列宣传，种植户放弃了在管道正上方修建大棚、种植深根植物的打算，并愉快签订了《管道保护告知书》，同意在近管道平整土地时电话通知管道保护人员予以监护施工。在收到火车站建设项目配套工程公路设计穿越辖区输气管道的信息后，作业区第一时间与项目设计部门对接，邀请相关负责人一同开展线路踏勘工作在保证管道安全运行和不延误项目施工的前提下，双方就管道保护方案和施工方案提出针对性意见此举不仅提升了企地协作互动互融，也为地方经济快速发展提供了坚实的保障。vLP3管线探测仪除了原有的经典定位模式，还提供全新多种探测模式，3D导向定位模式、横向定位模式、平面视图模式和示踪探头模式。适用于城市综合管线探测、长输油气管线、通信管线、铁路、电力、燃气、特检单位及非开挖行业。

燃气管道破损点探测实例

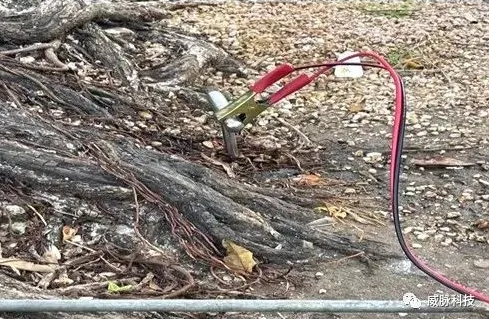

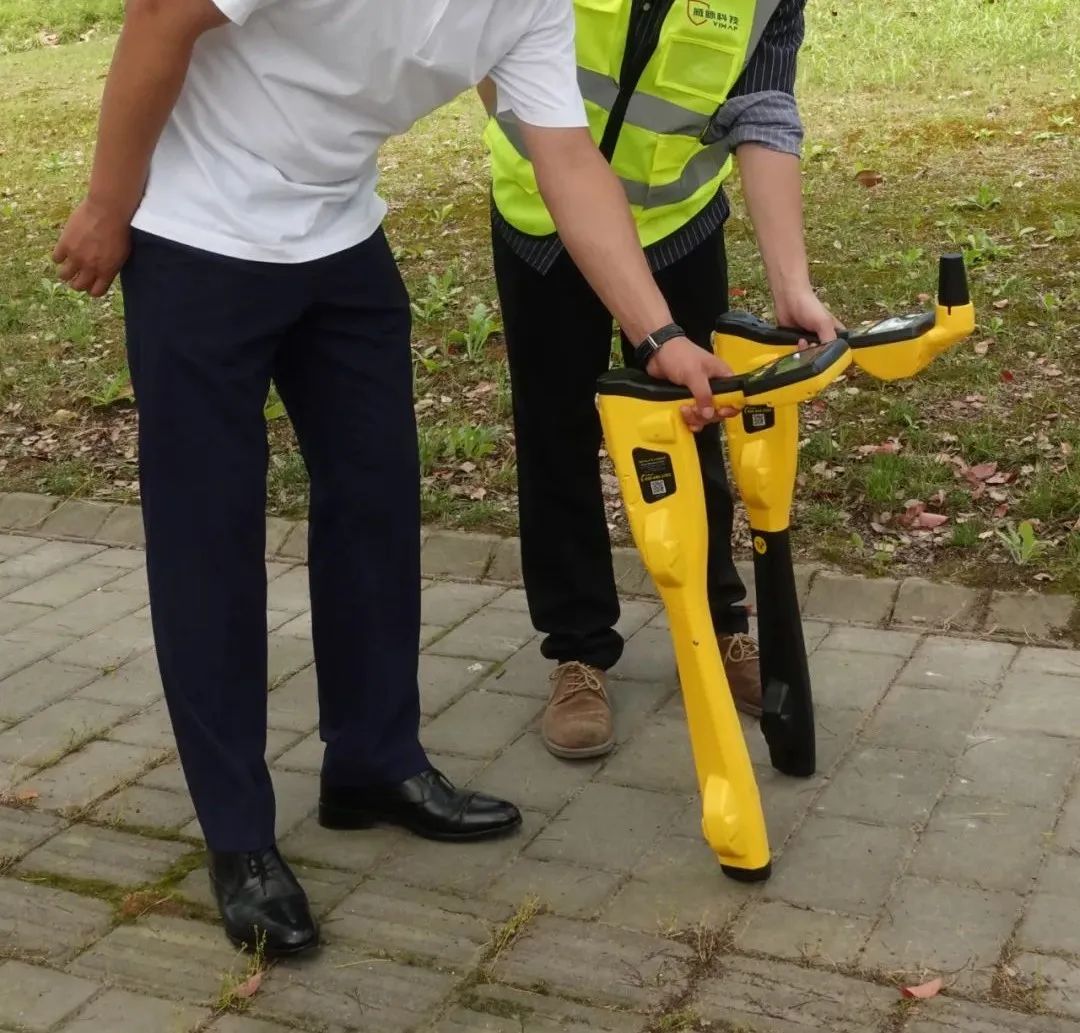

1.探测背景探测地址：海口某管道检验公司探测仪器：vLP3（vLoc3-Pro）管线探测仪、DM3（vLoc3-DM）防腐层检测仪2.探测过程第一测试点城市燃气管道，根据要求需要检测燃气管道走向及防腐层破损点查找，发射机红线接目标的管线发射3+6+128混频信号，接地点接附近的泥土漏点，通过接地棒接入土壤。如果环境地面为瓷砖干旱，A字架感应电流最大为2mA是无法判断破损点位置，此情况可通过延长接地线，并把接地位置选择更远的地方的护栏上，电流最大能上到240mA。A字架测试过程中不断多接地两针脚浇水处理，可将最大感应电流稳定在10mA。最后在距离发射机的300米左右的地点找到破损点位置。第二测试点vLP3管线探测仪在施工现场寻找PVC管道示踪线走向，测深。到达客户提供现场为正在施工现场，通过找到示踪线位置红色连接点对目标施加频率信号。由于示踪线为低阻管线，频率首选8.19kHz，黑色连接接地针，由于现场泥土较为湿润，发射机电流直接能加上260mA，较为理想状态，在3D导航模式下能够清晰显示目标管线的走向。注意事项：防腐层破损点检测A字架接地脚需要一定的环境要求，接收机才能更敏锐反馈故障点信息；输出电流不理想的状态下，接收机需要距离发射机10米以外，能更好避免干扰。

地下管线探测常遇问题与措施

1、探测过程中产生干扰管线探测仪是探测目标金属管线上的施加信号电流产生的电磁场。在理想情况下电磁场的形状应是标准的同心圆。干扰的产生最常见的原因是目标管线上的信号耦合到邻近的管线上。被干扰的电磁场是一个变形的电磁场，从而造成读数不准确。发射频率越高相邻管线的干扰就越大。2、其它的管线上探测到干扰信号这种情况是由于发射机施加的信号，通过公共接地点使信号分流到了其他管线上或互感耦合到了其它管线上。这时最好使用直接连接法施加信号，或更换信号施加点，并使用较低的频率。3、接收机测深不准确（一）检查是否选择了正确的工作模式，应选择峰值模式。（二）检查峰值法和谷值法定位的位置是否一致。应用直读测深的条件之一是此时的峰零值要基本重合，否则误差会很大。其二是直读的深度要经过校正才能达到较高的可靠性，校正的因素包含：管线埋设土壤的湿度，以及探测信号的频率，一般土壤湿度越大、探测频率越高，校正的系数就应越小，简单的办法是找一个深度已知且无干扰的管段，测出直读深度，与实际埋深相比求得校正系数。（三）测量埋深时要注意接收机的方向，尽量使接收机的线圈与管线走向垂直，这可以通过轻微转动接收机，使面板上的显示读数达到最大值来达到。此外还应注意：直读埋深值是接收机机身地面到管道中心的距离。4、怎么获得最佳探测效果土壤相对干燥或者金属埋藏的年代较远的情况下都会使探测效果提升。金属埋藏的年代越远探测深度越深。因为金属长时间埋在地下会逐渐氧化，产生金属锈向四周扩散和周围的土壤发生反应，产生较强的磁场，使金属的面积增加，也增加信号的强度。时间越久这个信号强度就越大，探测的深度也会越深！5、仪器的保养需要注意哪些方面不要在暴雨天气探测，电路板如果进水可能会导致短路或者其他方面的故障。不用的时候要取下电池，因为电池长时间放在仪器内可能会因为漏液而腐蚀电路板。长时间不用的时候请放在干燥的地方保存。

威脉管线仪如何快速抢修管井

1.探测地址：深圳市宝安区洪田路与长流坡路交汇处2.探测环境：目标管线在两个井之间，且中间的井已经被掩埋，找不到光缆，无法展开抢修；打开1号井盖，发现管井内有自来水主管紧贴着光缆，因此必须从2号管井接入信号，避免金属水管给测试带来干扰问题。探测仪器：管线探测仪vLP3（vLoc3-Pro）3.探测过程打开已知管井的井盖，使用夹钳法将信号接入目标光缆中，打开发射机，设置频率为8.19kHz，按下接收机电源打开接收机，设置探测模式为3D偏移导航模式，设置频率与发射机一致（8.19KHz）,开始在路面上开始查找。因临近的金属自来水管道会影响信号探测，所以将信号接入点选择在2号管井来探测。操作人员拿着接收机，在目标探测区域探测路由为了能尽快展开抢修工作，故选在深度1.2米的泥土路面位置开挖，尝试拉动光缆，发现拉不动。于是必须找到中间的管井，选择在深度变化20cm深度为1.7米的路由处开挖4.探测结果现场操作人员在20cm深度变化点准确找到路由的管井位置，开始进行抢修，最后现场施工人员完成管井的抢修，威脉vLP3管线探测仪顺利完成任务。
